眾所周知，智能水表是一種利用現代微電子技術、現代傳感技術、智能IC卡技術對用水量進行計量并進行用水?dāng)?shù)據傳遞及結算交易的新型水表，與傳統水表一般只具有流量采集和機械指針顯示用水量的功能相比，是很大的進步，智能水表除了可對用水量進行記錄和電子顯示外，還可以按照約定對用水量進行控制，并且自動完成階梯水價的水費計算，同時可以進行用水?dāng)?shù)據存儲的功能。

        防凍智能水表是一種用于水量進行計量，以便于更好的對費用進行結算的附屬裝置，其在市政及公用工程的領域中得到了**的使用；現有的防凍智能水表包括本體、進水管、出水管、計算裝置、顯示板、固定板和葉輪，本體內部設置有工作腔，本體**設置有觀察窗，并且觀察窗與工作腔內部相通，顯示板安裝在觀察窗口上，本體的左端與右端分別設置有進水口與出水口，并且進水口與出水口均與工作腔相通，進水管的右端與進水口連通，出水管的左端與出水口連通，固定板橫向設置在工作腔內部，并且固定板的中部設置有固定槽，固定槽內部設置有上滾珠軸承，葉輪的**設置有旋轉軸，并且旋轉軸的**插入至上滾珠軸承內部，葉輪**設置有控制裝置，計算裝置安裝在顯示板的下方，計算裝置與葉輪的控制裝置電連接。

       現有的防凍智能水表使用時，首先將本體通過進水管的左法蘭與出水管上的右法蘭與管路連通，然后水流帶動葉輪轉動，通過葉輪上的控制裝置將信號傳遞給計算裝置，計算裝置將計算結果顯示在顯示板上即可；現有的防凍智能水表使用中發現，顯示板表面經常外露在外面，容易臟污，觀察時，需隨身攜帶抹布進行擦拭，浪費時間，導致實用性較差；并且進水管與出水管進行安裝時，由于左法蘭與右法蘭均固定設置在進水管與出水管上，左法蘭與右法蘭上的螺栓通孔的位置固定，管路在通過法蘭連接時，需要進行螺栓孔對準，導致安裝不便，使用局限性較高。

內容

       為解決上述技術問題，本實用新型提供一種可以方便對顯示板進行擦拭，縮短時間，提高實用性；并且進水管與出水管上的左法蘭與右法蘭不固定，方便管路法蘭連接，安裝方便，降低使用局限性的防凍智能水表。

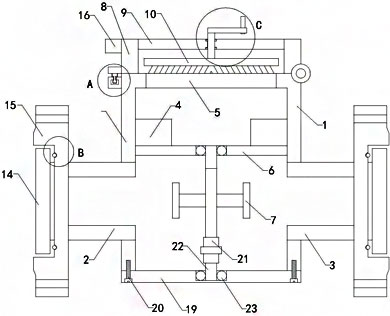

本實用新型的結構示意圖

       本實用新型的一種防凍智能水表，包括本體、進水管、出水管、計算裝置、顯示板、固定板和葉輪，本體內部設置有工作腔，本體**設置有觀察窗，并且觀察窗與工作腔內部相通，顯示板安裝在觀察窗口上，本體的左端與右端分別設置有進水口與出水口，并且進水口與出水口均與工作腔相通，進水管的右端與進水口連通，出水管的左端與出水口連通，固定板橫向設置在工作腔內部，并且固定板的中部設置有固定槽，固定槽內部設置有上滾珠軸承，葉輪的**設置有旋轉軸，并且旋轉軸的**插入至上滾珠軸承內部，葉輪**設置有控制裝置，計算裝置安裝在顯示板的下方，計算裝置與葉輪的控制裝置電連接；

       包括左支桿、右支桿、連接桿、旋轉桿、轉動軸、搖桿和搖把，所述左支桿的**與右支桿的**分別與連接桿底端的左側與右側連接，所述右支桿的底端與所述本體的**右側可旋轉連接，所述連接桿的**中部設置有固定孔，并且固定孔的**設置有上放置槽與下放置槽，所述上放置槽與下放置槽內部分別設置有上滾動軸承和下滾動軸承，所述轉動軸的底端穿過上滾動軸承并伸出至下滾動軸承的底端，所述旋轉桿的**與所述轉動軸的底端連接，所述搖桿的底端左側與所述轉動軸的**連接，所述搖把的底端與所述搖桿的右端可旋轉連接，并且所述旋轉桿的底端設置有刷毛，所述刷毛的底端與顯示板的**貼緊；

       還包括左固定圈、右固定圈、左活動法蘭和右活動法蘭，所述左活動法蘭套裝在進水管上，并且所述左固定圈的右端與所述進水管的左端連接，所述左活動法蘭的左端內部設置有左旋轉槽，并且所述左固定圈位于所述左旋轉槽內部，所述左活動法蘭相對于進水管的外壁轉動，所述右活動法蘭套裝在出水管上，并且所述右固定圈的左端與所述進水管的右端連接，所述右活動法蘭的右端內部設置有右旋轉槽，并且所述右固定圈位于所述右旋轉槽內部，所述右活動法蘭相對于出水管的外壁轉動。

       本實用新型的一種防凍智能水表，還包括提手、上卡扣和下卡槽，所述提手的右端與所述左支桿的左端上側連接，所述上卡扣的右端與所述左支桿的左端下側連接，所述下卡槽的右端與所述本體的左端外壁上側連接，并且上卡扣的底端插入至下卡槽內部。

       本實用新型的一種防凍智能水表，還包括底蓋和多組螺栓，所述本體的底端設置有檢修孔，并且檢修孔與所述工作腔相通，所述底蓋位于所述檢修孔的下方，并且底蓋底端的四周均布設置有多組螺栓通孔，所述檢修孔的底端外壁上對應設置有多組螺紋孔，所述多組螺栓的**分別穿過多組螺紋通孔插入并螺裝至多組螺紋孔內部。

       本實用新型的一種防凍智能水表，還包括聯軸器、連接軸和下滾珠軸承，所本體的底蓋的**設置有安裝槽，所述下滾珠軸承安裝在安裝槽內部，所述連接軸的底端插入至下滾珠軸承內部，并且連接軸的**與所述聯軸器的底端連接，聯軸器的**與所述葉輪的底端連接。

       本實用新型的一種防凍智能水表，還包括兩組密封圈，所述左活動法蘭的左旋轉槽的右端內壁上設置有一圈左凹槽，并且右活動法蘭的右旋轉槽的左側內壁上設置有一端右凹槽，所述兩組密封圈分別安裝在所凹槽與右凹槽內部。

       與現有技術相比本實用新型的有益效果為：通過上述設置，可以通過右支桿與本體**右側的可旋轉連接，將刷毛扣在顯示板的**，通過搖把搖動旋轉桿，將刷毛對顯示板的**外壁進行清理，清理后，旋轉右支桿，將刷毛旋離顯示板，方便對顯示板進行擦拭，縮短時間，提高實用性；并且通過左活動法蘭與右活動法蘭的可旋轉性，無需連接管路上的法蘭進行螺栓孔對準，任意固定，均可旋轉左活動法蘭與右活動法蘭將進水管與出水管進行連接，方便管路法蘭連接，安裝方便，降低使用局限性。
