電磁流量計正確的接線方法

正確的選用電磁流量計是保證用好電磁流量計的前提條件。但流量計的正確接線也是至關重要的。

• 電磁流量計若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。

• 激磁電纜可選用Yz中型橡套電纜，其長度與信號電纜一樣。

• 信號電纜必須與其它電源嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起應分別單獨穿在鋼管內。

• 電磁流量計信號電纜和激磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接好接頭。

• 電纜進入電磁流量計傳感器電氣接口時，在端口處再做成U型，這樣可以防止雨水滲透到傳感器中。

一體式電磁流量計接線

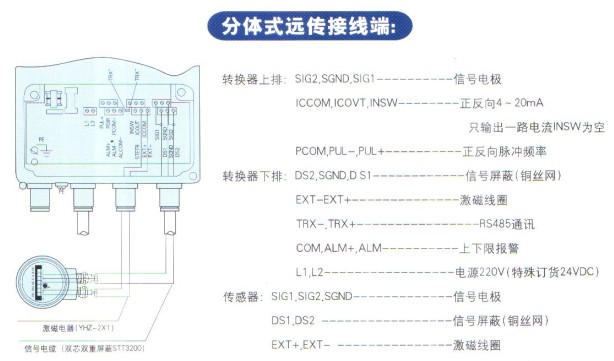

分體式電磁流量計接線
